ElementaryPRINT
Переносной FDM 3D-принтер

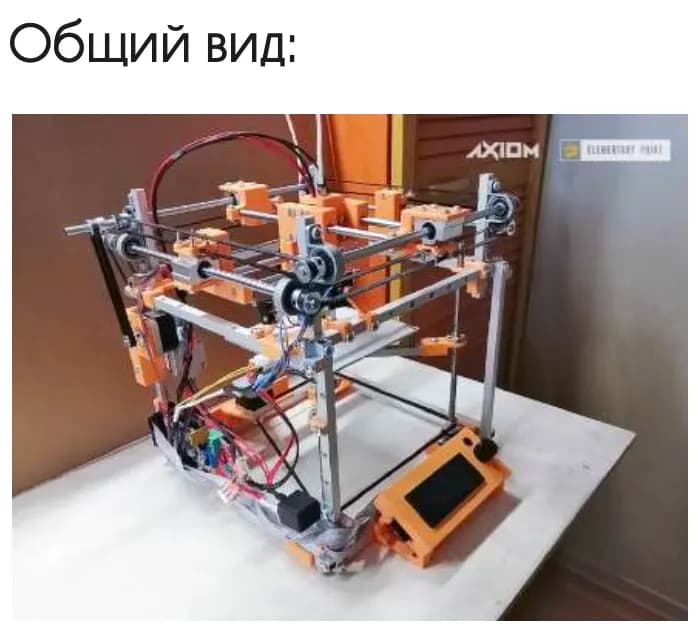

Создали первый в России переносной FDM 3D-принтер, пригодный для использования в полевых условиях. Помещающийся в разобранном состоянии в небольшой тактический рюкзак (9 л), 3D-принтер способен печатать детали размером до 20 × 20 × 20 см. Детали можно выбирать из готовой библиотеки.
Баланс между компактностью и жёсткостью конструкции, стабильная работа при колебаниях температуры и вибрациях. Основным физическим вызовом была возможность печатать детали при ветре. Также конструкция должна была быть доступна для сборки новичкам в инженерном деле.
В результате удалось разработать решение, которое собирается примерно за 15 минут с помощью одной отвёртки. Прошивка 3D-принтера реализована на основе открытого кода (Marlin) и поддерживает возможность модификации. В дальнейшем планируется расширить линейку устройств, создав версии размером 10 × 10 см (для внутренних деталей) и 35 × 35 см (для компонентов БПЛА). Решение ElementaryPRINT удостоено нескольких всероссийских наград и отмечено Образовательным центром «Сириус» и Фондом «Талант и успех».
- 0101

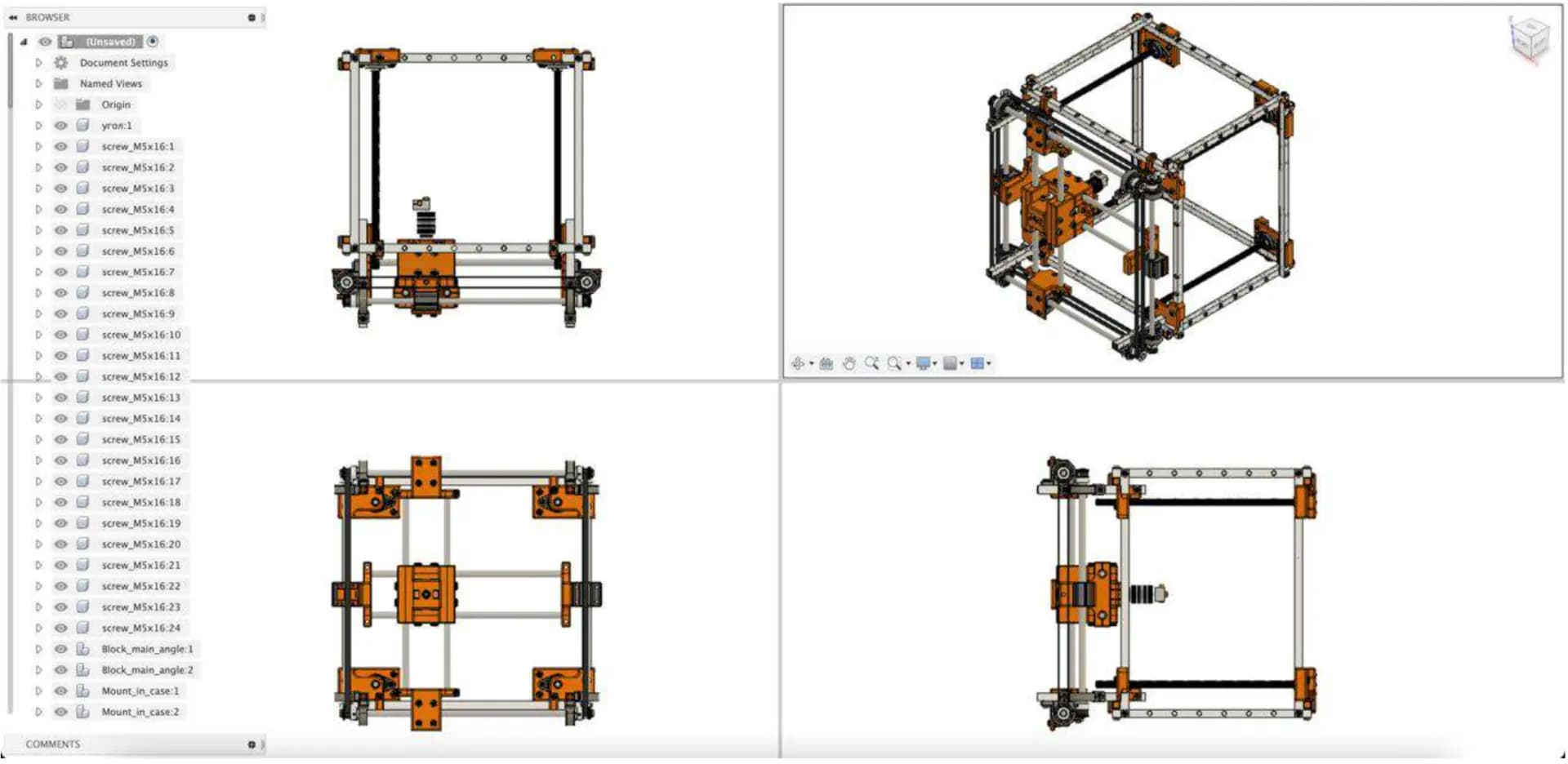

Концепция и CAD
Проектирование складной конструкции, выбор материалов.
- 0202

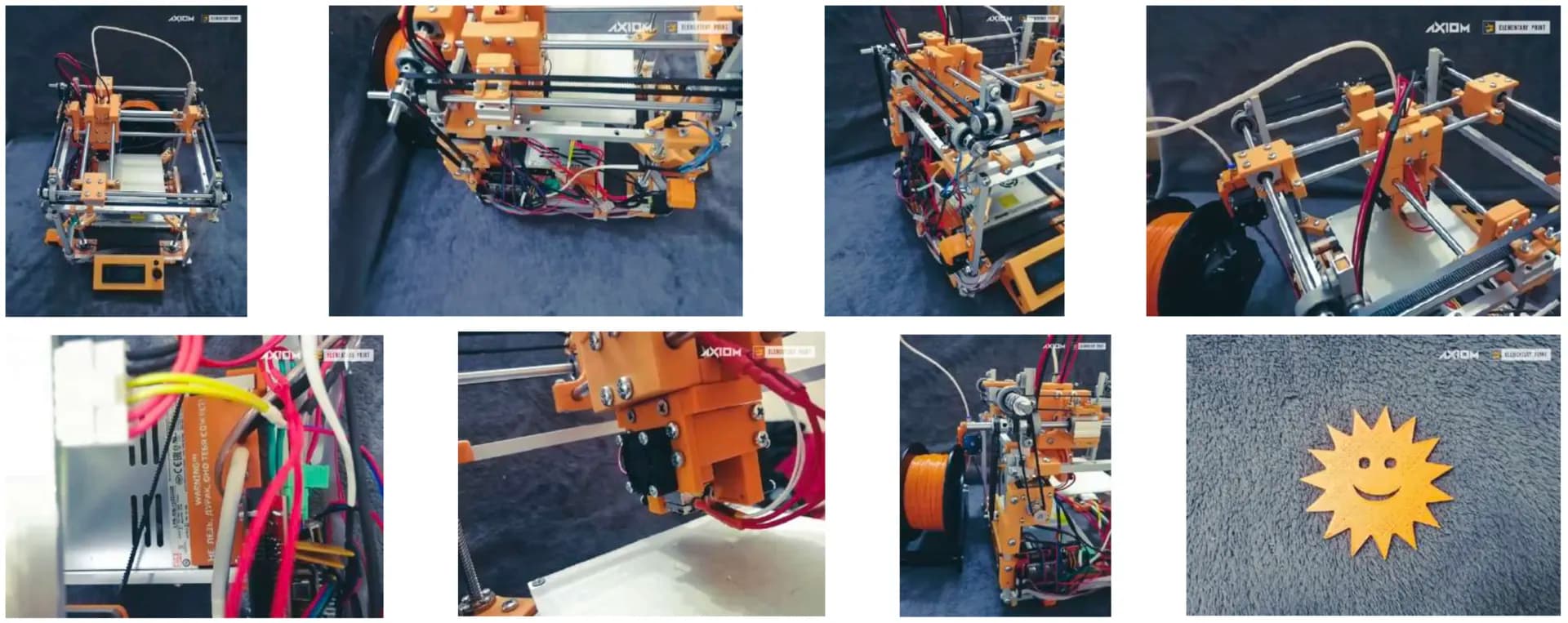

Прототипирование
Серия прототипов, итерации по жёсткости и компактности.
- 0303
Электроника
Плата управления, драйверы шаговых моторов, нагревательный блок.
- 0404
Прошивка
Настройка Marlin, калибровка, диагностика ошибок.
- 0505
Добавление библиотеки деталей
Разработка 3D-моделей часто используемых комплектующих.
- 0606

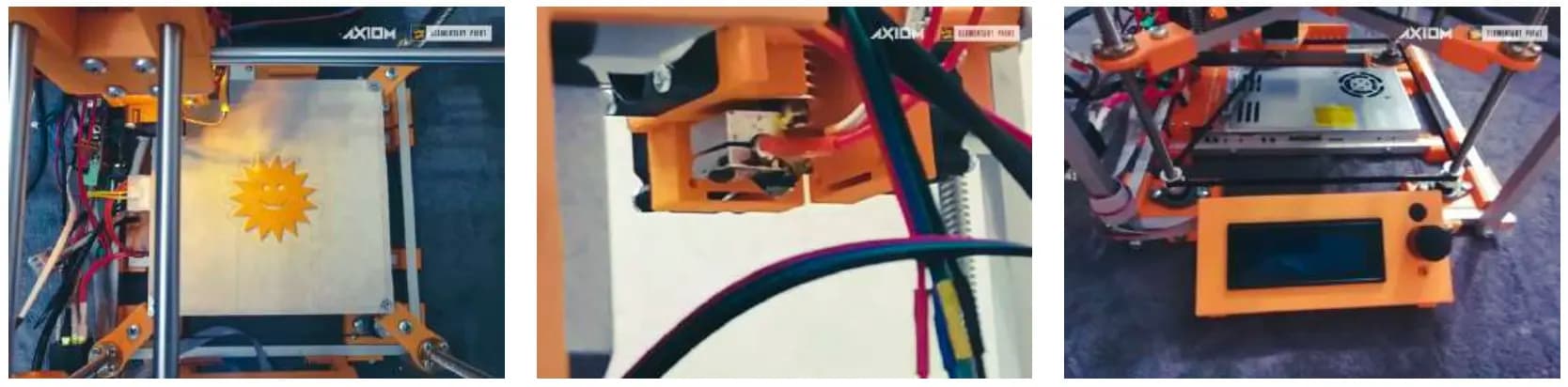

Полевые испытания
Тесты в различных условиях, финальная сборка.
- 01Embedded C
- 02Marlin
- 03ЧПУ-системы
- 04CAD
- 05Механика
- 06Электроника
- 07КОМПАС
